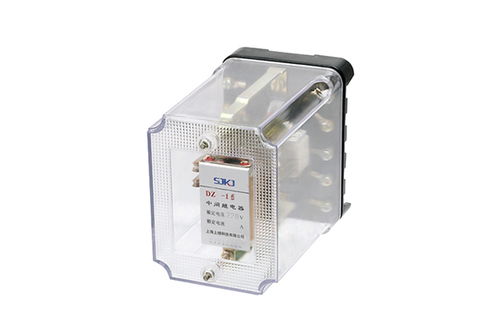

在工業自動化控制系統中，中間繼電器扮演著信號傳遞、放大與隔離的關鍵角色。上海上繼科技有限公司生產的DZ-15系列中間繼電器，以其穩定的性能和廣泛的適用性，在市場上獲得了良好的口碑。本文將圍繞DZ-15中間繼電器的產品價格影響因素及其標準接線方法進行技術交流與解析。
一、 DZ-15中間繼電器產品價格淺析
需要注意的是，繼電器的價格并非固定不變，它受多種因素動態影響，上海上繼科技通常會根據市場行情進行調整。因此，獲取精準報價最有效的方式是直接聯系上海上繼科技的官方銷售部門或授權經銷商。以下是影響DZ-15價格的主要因素：
- 觸點配置與規格：DZ-15系列通常提供多種觸點組合（如2開2閉、4開4閉、6開2閉等）。觸點對數越多，負載能力越強，價格相應越高。觸點的額定電流（如5A, 10A）、電壓等級也是決定價格的關鍵。
- 線圈電壓：線圈工作電壓（如DC24V, AC220V, AC380V等）種類繁多。不同電壓規格的線圈，其制造成本和市場需求不同，價格會有細微差異。
- 安裝方式與品牌：DZ-15通常采用標準的導軌安裝（如35mm DIN導軌）。作為國內知名品牌，上海上繼科技的產品在材料、工藝和質量控制上具有保障，其定價會體現品牌價值，相較于雜牌產品更注重可靠性與壽命，性價比突出。
- 采購數量與市場波動：批量采購通常能享受到更優惠的單價。原材料（如銅、銀觸點材料）的市場價格波動也會影響最終產品定價。
價格區間參考（請注意此為市場大致范圍，非官方定價）：基礎型號的DZ-15繼電器單只價格通常在人民幣十幾元到幾十元不等。具體需以實時詢價為準。
二、 DZ-15中間繼電器標準接線圖詳解
正確的接線是保證繼電器可靠運行和安全的前提。DZ-15系列繼電器的接線端子通常采用螺釘緊固方式，標識清晰。下面以一款常見的線圈電壓AC220V、觸點配置為4常開（NO）4常閉（NC）的型號為例，說明其接線方法。
接線圖原理說明：
- 線圈端子（A1, A2）：
- 這是繼電器的“動力”輸入端。將控制電源（本例為交流220V）的火線（L）接至A1端子，零線（N）接至A2端子。
- 關鍵點：務必確認線圈電壓與控制電源電壓完全匹配，否則會導致線圈燒毀或無法吸合。
- 觸點端子：
- 觸點通常成對出現，每組觸點包含一個公共端（COM）、一個常開觸點（NO）和一個常閉觸點（NC）。
- 常開觸點（NO）：繼電器線圈未通電時，該觸點與COM端斷開；線圈通電后閉合。
- 常閉觸點（NC）：繼電器線圈未通電時，該觸點與COM端閉合；線圈通電后斷開。
- 端子排上會有明確的數字編號，如1-2可能為一組常開，3-4為一組常閉，5-6為另一組常開，依此類推。具體排列請務必參照隨產品附帶的官方接線圖或殼體上的銘牌圖示。
標準接線示例（以一組觸點控制一盞指示燈為例）：
控制回路：電源L → 熔斷器/開關 → A1端子；A2端子 → 電源N。
被控回路（使用常開觸點）：電源L → 觸點COM端；觸點NO端 → 指示燈 → 電源N。
* 工作過程：當線圈得電（A1-A2接通220V），常開觸點閉合，指示燈回路導通，燈亮。
三、 技術交流與使用建議
- 選型要點：在選擇DZ-15時，首先要明確線圈電壓、所需觸點數量與類型（NO/NC）、觸點容量（電流/電壓），以及安裝尺寸。
- 安全第一：接線前必須切斷所有相關電源，并使用合適的工具。確保導線截面滿足電流要求，緊固牢靠，防止虛接發熱。
- 環境考慮：繼電器應安裝在干燥、無劇烈振動、遠離強電磁干擾的場所。對于感性負載（如電機、電磁閥），建議在觸點兩端增加滅弧裝置（如RC吸收回路或壓敏電阻），以延長觸點壽命。
- 故障排查：若繼電器不動作，首先檢查線圈電壓是否正常、接線是否正確；若觸點接觸不良，可能是負載過大或觸點氧化，需檢查負載電流并清理或更換繼電器。
****：上海上繼科技的DZ-15系列中間繼電器是一款經濟實用的控制元件。用戶在選擇時，應結合自身控制系統的具體需求進行精準選型，并通過官方渠道獲取最新價格與技術資料。正確的理解和應用接線圖，是保障系統穩定運行的基礎。希望本次技術交流能對您的項目應用有所幫助。
